Hinzufügen von Zweigen mit Flussdiagrammen

Ein Flussdiagramm besteht aus mehreren verschiedenen Zweigtypen einschließlich Entscheidungen, welche die Komponenten eines Vorgangs beschreiben. Der kapselförmige Zweig "Start" erscheint automatisch in einem neuen Flussdiagramm. Neue Zweige können anschließend über die Schaltflächen zum schnellen Hinzufügen, die Menübefehle oder Tastaturkurzbefehle hinzugefügt werden. Darüber hinaus können Sie Zweige und Verbindungen in Freiform hinzufügen, indem Sie auf den Hintergrund doppelklicken, um Zweige zu erstellen, und dann per Drag&Drop Verbindungslinien zwischen den Zweigen einfügen.

Tipp: Flussdiagrammzweige sind grün, gewöhnliche Map-Zweige blau umrandet.

Die Funktion "Entscheidung hinzufügen" ist nur für Flussdiagramme vorhanden. Damit fügen Sie einen Entscheidungszweig in Diamantform mit Rechtecken oberhalb und unterhalb des Zweiges hinzu, die über Verbindungslinien mit der Beschriftung "Ja" und "Nein" verbunden sind. Mithilfe eines Entscheidungszweiges können Sie Verzweigungen im Prozessablauf erstellen und am Ende jeder Verzweigung das potenzielle Ergebnis des jeweiligen Verlaufs definieren.

Tipp: Bearbeiten Sie die Textfelder "Ja" und "Nein", um andere Verzweigungen wie z. B. "Wahr" und "Falsch" zu erstellen.

Darüber hinaus können Sie vereinfachte Formen des Entscheidungszweiges ("Nur Entscheidung hinzufügen") mit nur der Diamantform erstellen.

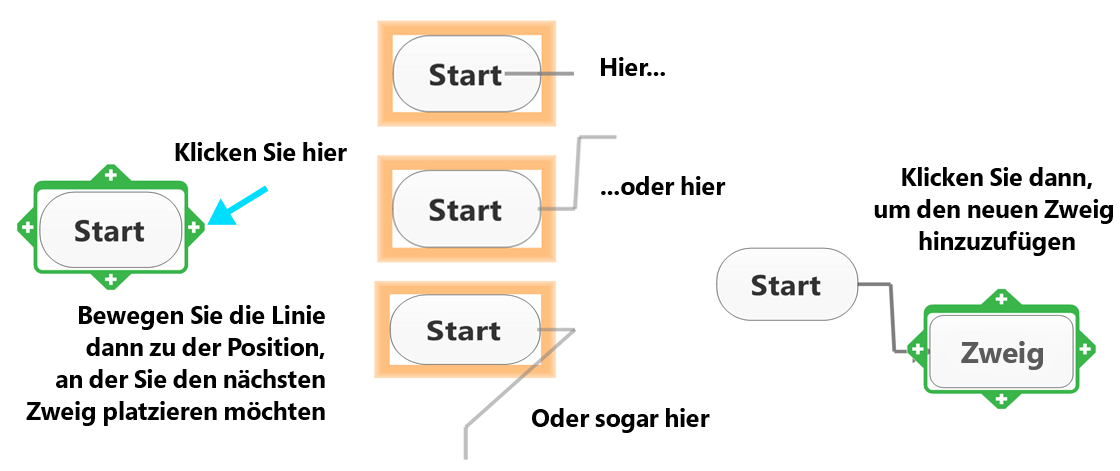

Fügen Sie Flussdiagrammzweige hinzu:

So fügen Sie einen Flussdiagrammzweig hinzu:

Nach der Erstellung eines neuen Flussdiagramms können Sie ganz einfach damit beginnen, es auszuarbeiten. Verwenden Sie dazu die Schaltflächen zum schnellen Hinzufügen oder fügen Sie Zweige per Drag&Drop an den gewünschten Positionen ein.

Zweig hinzufügen

Möchten Sie einen Zweig verschieben? Dann ziehen Sie ihn einfach an eine neue Position.

So fügen Sie eine Entscheidung zu einem Flussdiagrammzweig hinzu:

Hinweis: Sie können außerdem eine Entscheidung hinzufügen, indem Sie "Einfügen" > "Nur Entscheidung hinzufügen" wählen oder auf der Registerkarte "Einfügen" auf die Schaltfläche "Neue Entscheidung" klicken. Sie können auch die Position des neuen Entscheidungszweiges wählen.

Fügen Sie Flussdiagrammzweige mit der Schaltfläche zum schnellen Hinzufügen hinzu:

Wenn Sie ein neues Flussdiagramm erstellen, verändern sich einige Menüoptionen und zeigen nun die besonderen Funktionen, die für diesen Map-Typ verfügbar sind.

So fügen Sie Zweige über das Menü hinzu:

Klicken Sie auf das Symbol "Neuer Zweig", um einen Zweig hinter dem ausgewählten Zweig einzufügen.
Klicken Sie auf das Symbol "Neue Entscheidung", um eine Entscheidung in Diamantform mit Zweigen für "Ja" und "Nein" oberhalb und unterhalb der Diamantform einzufügen.

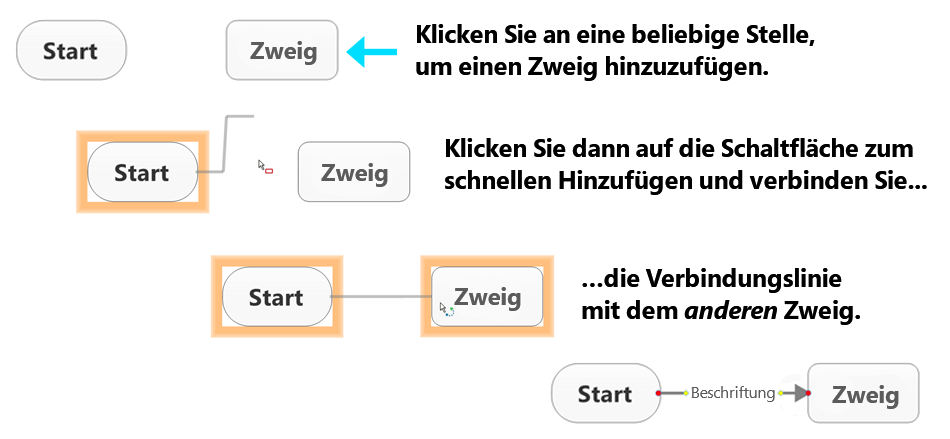

Fügen Sie Zweige in Freiform hinzu:

Sie können Zweige in der Map platzieren und danach die gewünschten Verbindungen erstellen:

Zweig hinzufügen

Möchten Sie einen Zweig verschieben? Dann ziehen Sie ihn einfach an eine neue Position.

Erstellen Sie ein neues Flussdiagramm auf Basis eines vorhandenen Diagramms:

Um ein vorhandenes Flussdiagramm zu bearbeiten, ohne das Original zu verändern, rufen Sie den Befehl "Sichern als" in der Registerkarte "Ablage" auf, um das Flussdiagramm unter einem neuen Namen zu sichern.

Hinweis: Ein Flussdiagramm kann nicht als OPML- oder HTML-Datei gesichert werden.

Erstellen Sie einen Zweig mit Tastaturkurzbefehlen:

Ausgewählten Zweig schieben	Pfeiltasten
Neuen Zweig rechts vom ausgewählten Zweig hinzufügen	Eingabetaste
Neuen Zweig links vom ausgewählten Zweig hinzufügen	Umschalt+Eingabetaste
